المتطلبات البيئية

الارتفاع (متر): ≤1000

الوقود القياسي: ديزل خفيف 0#

الضغط الجوي (كيلوباسكال ≥89.9

زيت المحرك القياسي: درجة 40 -15W CF/

درجة حرارة هواء الدخول (درجة مئوية ≤40

درجة حموضة الماء    6.5~ 8

الرطوبة النسبية ≤60٪

مستوى نمو العفن السطحي: ≤GB/T2423.16/المستوى 2

مقاومة الزلازل: تسارع أفقي 0.2 جم، تسارع رأسي0.1  جم

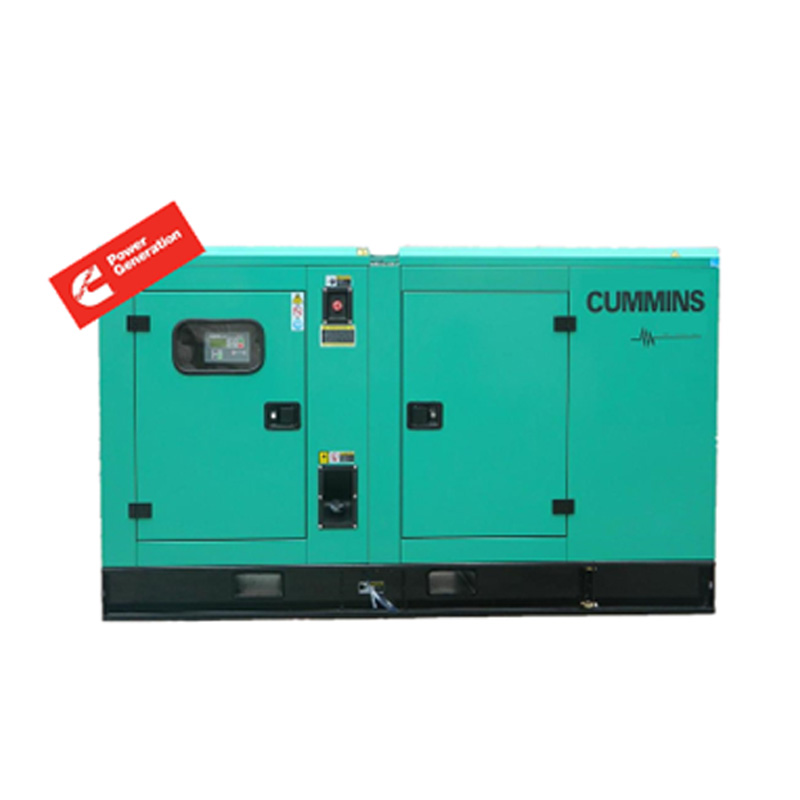

معلمات مجموعة المولدات

الطراز: صامت

طراز الوحدة: KC50GF

طاقة الاستعداد (كيلوواط): 50

طاقة التشغيل (كيلوواط): 45

حجم الوحدة (مم): 2450 × 1100 × 1650

وزن الوحدة (كجم): 1743

السرعة (لفة/دقيقة): 1500

استهلاك الوقود (جم/كيلوواط/ساعة): 216

ضوضاء LP7m (ديسيبل): 70~85

تنظيم الجهد العابر: ≤-15%/+20%

تنظيم الجهد في الحالة المستقرة: ≤±1%

زمن تثبيت الجهد: ≤3 ثوانٍ

معدل تذبذب الجهد: ≤0.5%

تشوه شكل موجة الجهد: ≤8%

معدل تنظيم التردد في الحالة المستقرة: ≤5%

معدل تنظيم التردد العابر: ≤-10%/+12% زمن تثبيت التردد: 3 ثوانٍ

تقلب التردد: ≤1.5٪

معلمات المحرك

ماركة محرك الديزل: كومينز

الشركة المصنعة: شركة دونغفنغ كومينز للمحركات المحدودة (DCEC)

طراز محرك الديزل: 4BTA3.9-G2

الطاقة الاحتياطية (كيلوواط): 55

عدد الأسطوانات/الترتيب: 4 أسطوانات/خطية

نسبة الانضغاط: 16.5:1

قطر الأسطوانة * الشوط (مم): 102 × 120

السعة (لتر): 3.9

ضغط الزيت (كيلوباسكال): 345

درجة حرارة زيت المحرك (درجة مئوية): ≤121

سعة الزيت (لتر): 9

حجم سائل التبريد (لتر): 7.9 (للمحرك فقط)

نظام الوقود: مضخة خطية من نوع NYC A

طريقة التبريد: دورة تبريد مائية مغلقة

وضع تنظيم السرعة: تنظيم سرعة إلكتروني

طريقة التشغيل: تشغيل كهربائي بجهد 24 فولت تيار مستمر

وضع سحب الهواء: شحن فائق، تبريد داخلي

النوع: رباعي الأشواط

معدل تذبذب حالة الحمل الثابت: ±0.25%

انحراف القدرة: ≤±5%

معلمات المولد

ماركة المولد: ستامفورد

الشركة المصنعة: شركة كومينز لتكنولوجيا المولدات (الصين) المحدودة

طراز المولد: UCI224E S1L2-R1

السعة: 60 كيلو فولت أمبير - 55 كيلو فولت أمبير

الجهد: 400 فولت/230 فولت

النوع: بدون فرش، محمل واحد، مجال مغناطيسي دوار

نظام الإثارة: إثارة ذاتية، تنظيم الجهد تلقائيًا

هيكل اللف: 2/3 خطوة

رقم الطور: ثلاثي الأطوار، رباعي الأسلاك

درجة العزل: H

معامل القدرة: COSφ = 0.8 تأخير

معامل تداخل الهاتف: TIF: <50

الأسلاك: توصيل على شكل حرف Y

معامل التوافقيات الهاتفية: THF: <2%

مستوى الحماية: IP23

تداخل الراديو: يتوافق مع معايير BS800 وVDE G وN

يتوافق مع المعايير: GB755، BS5000 الجزء 3، VDE0530، NEMA MG1-22، IEC-34، GSA C22-100، AS1359

التكوين القياسي

أجزاء المحرك: المحرك، فلتر الديزل، فلتر الهواء، فلتر الزيت، الشاحن، محرك بدء التشغيل

أجزاء المولد: المولد، مفتاح تشغيل الهواء

نظام التحكم: وحدة تحكم بشاشة LCD رقمية، منظم سرعة إلكتروني

أجزاء أخرى: مبرد خزان الماء، قاعدة فولاذية، وسادة تخميد الاهتزاز

الملحقات: كاتم صوت، بطارية، كابل بطارية، زيت المحرك، ووسادات مانعة للاهتزاز

معايير التنفيذ

المعيار العسكري GJB 5785-2006

المعيار الوطني GB/T 2820-2002

معيار الاتصالات YD/T 502-2007

معيار الصناعة JB/T 10303-2001

شهادة تأهيل حماية البيئة: الضوضاء والاهتزاز الفئة أ/غاز العادم الفئة أ

شهادة جودة تايير YD/T502-2007*
